Конструкция
Конструкция

Конструкции разнообразных овощных и зерновых сеялок

Особенности конструкции овощной сеялки на основе старых версий СО-4,2 (СОН-4,2) и новых современных сеялок

Овощная сеялка СО-4,2 (рисунок 1) имеет два ящика 4 для минеральных удобрений, в левом из которых размещено шесть, а в правом - пять катушечных туковысевающих аппаратов 2. Ко дну каждого семенного ящика 5 прикреплены десять семявысевающих аппаратов 8, которые соединены спирально-ленточными семяпроводами 9 с воронками дисковых сошников 10. Туковысевающие аппараты 2 соединены резиновыми гофрированными тукопроводами 1 с воронками полозовидных сошников 14. В соответствии с выбранной схемой расстановки сошников часть высевающих аппаратов перекрывают заслонками.

Сеялка СО-4,2 оснащается одно- и двухстрочными дисковыми сошниками 10. Двухстрочный сошник позволяет устанавливать рас¬стояние между строчками 50, 80 и 100 мм в зависимости от схемы посева. Сеялку комплектуют тремя наборами реборд к сошникам, которые позволяют заделывать семена на глубину 2, 3 и 4 см. Полозовидные сошники 14 укладывают удобрения на 2...3 см глубже семян. Заделка семян и удобрений производится естественным осыпанием почвы со стенок борозды, а также загортачами 13, которые закрывают почвой борозды.

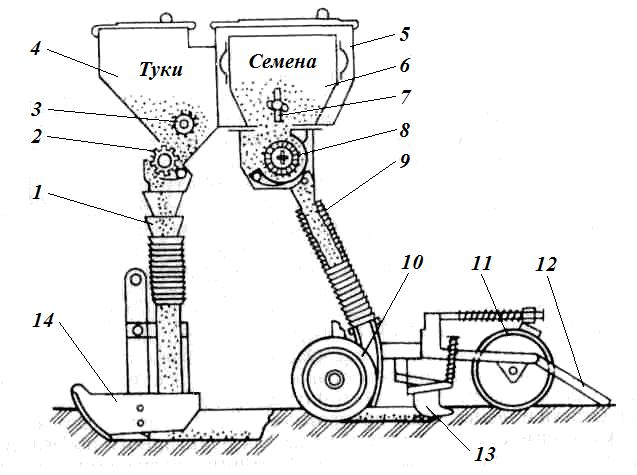

Рисунок 1 - Схема овощной сеялки СО-4,2

1 - тукопровод; 2 и 8 - туко- и семявысевающий аппараты; 3 - шнек; 4 и 5 - отделения для туков и семян; 6 - бункер для мелкосемянных культур; 7 - ворошилка; 9 - семяпровод; 10 и 14 - дисковый и полозовидный сошники;11 - прикатывающий каток; 12 - шлейф; 13 - загортач.

Прикатывающие катки 11 уплотняют почву, создают контакт ее с семенами и улучшают приток влаги из нижних слоев. Шлейфы 12 выравнивают рельеф после прохода сошников или катков и покрывают грядки рыхлым слоем почвы.

В семенном отделении 5 над приемными окнами аппаратов 8 на одном валу со шнеками установлены ворошилки 7, предназначенные для разрушения сводов при посеве малосыпучих семян. При высеве семян с малыми нормами (0,5…4 кг/га) и для небольших площадей (3…5 га) в семенном отделении ящиков монтируют дополнительные бункера 6.

Особенности конструкции сеялки СУПО-6

3.4.1 Назначение и технологический процесс сеялки. Сеялка СУПО-6 предназначена для посева семян томатов, огурцов, перца, баклажанов, кабачков и капусты пунктирным и гнездовым способами на ровной поверхности и в грядах. Ширина захвата сеялки - 4,2 м, рабочая скорость - до 8 км/ч, производительность - 2,10...3,36 га/ч.

Машина составлена из шести посевных секций, присоединенных параллелограммной подвеской 2 (рисунок 2) к раме 3, которая опирается на два опорно-приводных колеса 16. На раме смонтированы вентилятор 5, механизм передач 1, автосцепка 4, гибкие воздуховоды 6 и маркеры.

Посевная секция состоит из корпуса, бункера 7 с ворошителем 8, пневматического высевающего аппарата 13 вакуумного типа, сошника 14, переднего 15 и заднего 10 катков, загортачей 12, регулятора глубины хода сошников 9 и шлейфа 11.

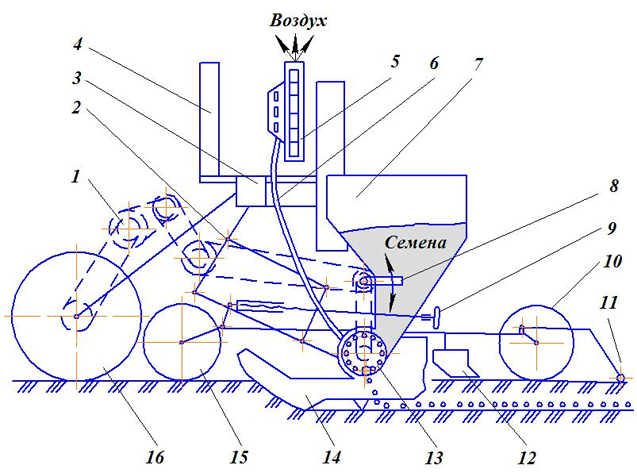

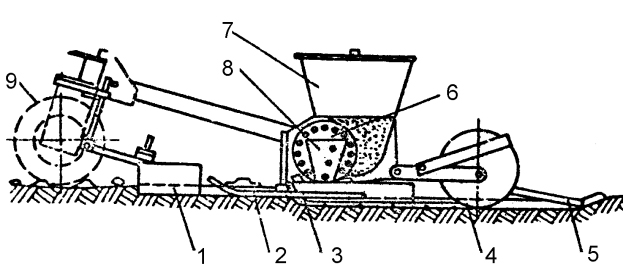

Рисунок 2 - Рабочий процесс сеялки СУПО-6

1 - механизм передач; 2 - подвеска; 3 - брус-рама; 4 - автосцепка;
5 – вентилятор; 6 - воздуховод; 7 - бункер; 8 - ворошитель;
9 - регулятор глубины; 10 и 15 - катки; 11 - шлейф; 12 - загортачи;
13 - высевающий аппарат; 14 - сошник; 16 - колесо.

При движении сеялки диски высевающих аппаратов 13 вращаются. Под действием вакуума, создаваемого вентилятором 5 в камере разрежения, семена притягиваются к отверстиям дисков, транспортируются ими из заборной камеры в полость сошников 14 и укладываются на уплотненное дно бороздок. Загортачи 12 засыпают бороздки почвой, идущие следом катки 10 уплотняют почву, а шлейфы 11 взрыхляют и выравнивают поверхность почвы над рядками.

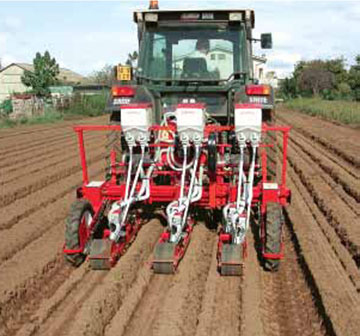

Овощная сеялка GaspardoOlimpia
Пневматическая сеялка универсального применения для семян овощных культур.

Новый высевающий аппарат OLIMPIA разработан для 2 распределителей.

Посев осуществляется в 2 ряда. Распределители могут смещаться в боковом направлении для обеспечения междурядья от 4 до 9 см (с прикатывающим колесом минимальное расстояние между рядами 7 см).

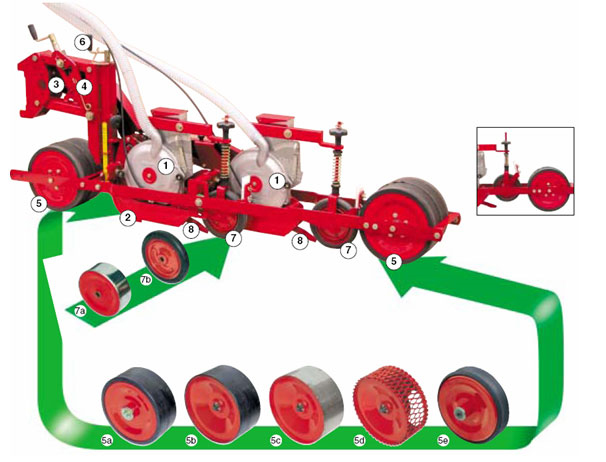

Двустрочный высевающий аппарат мод. Olimpia, для поверхностного точного высевания овощных культур с двойным распределителем.



1) Распределитель семян.
2) Резак.
3) Прижимная пружина высевающего элемента.
4) Зацепляющий рычаг высевающего элемента.
5a) Резиновый прикатывающий каток Flex.
5b) Прикатывающий каток из жесткой резины.
5c) Прикатывающий каток из нержавеющей стали.
5d) Клетевой прикатывающий каток.
5e) V-образный прикатывающий каток из резины.
6) Регулировка заглубления.
7a) Колесо вдавливания семян из нержавеющей стали.
7b) Колесо вдавливания семян из резины.
8) Заделыватель семян.

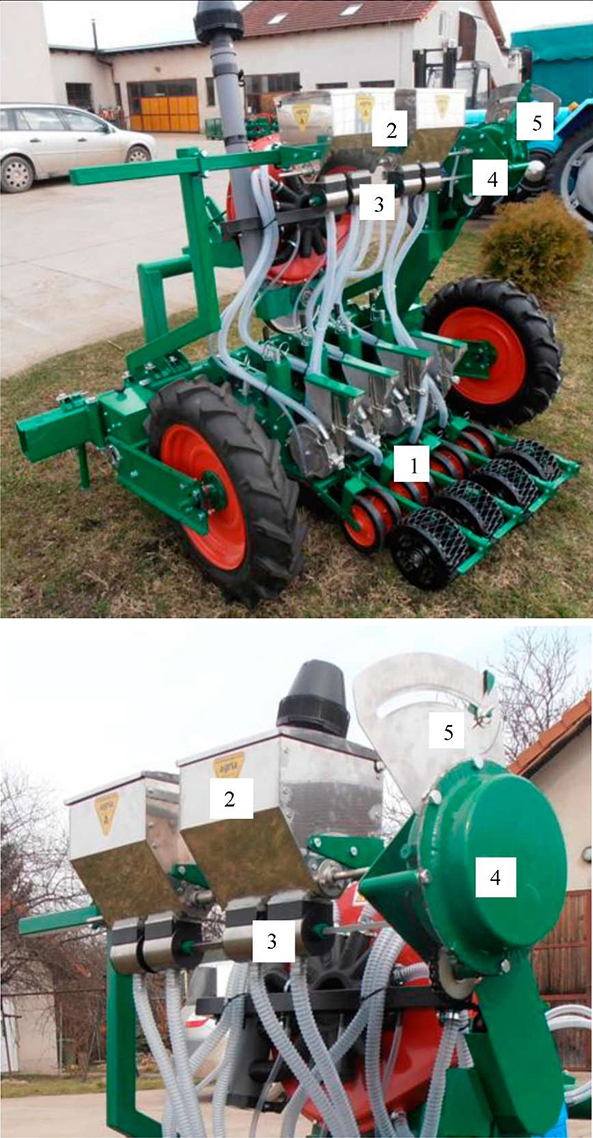

Компоновка овощной сеялки
ЭЛЕМЕНТЫ И КОМПОНЕНТЫ МАШИНЫ

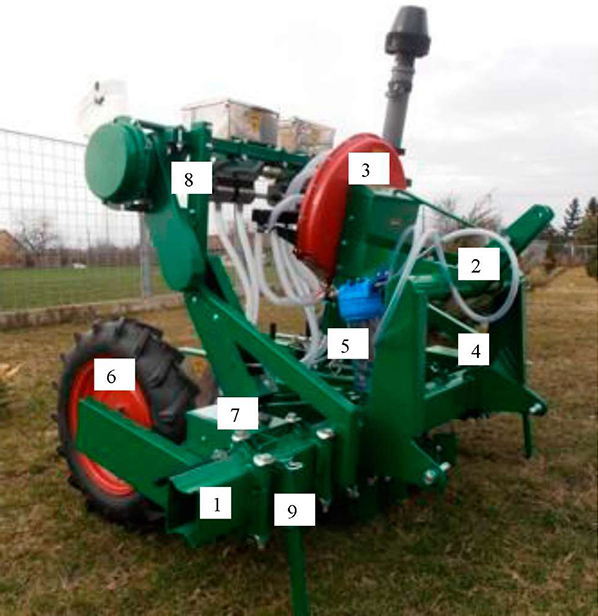

Внешний вид машины (вид спереди)
Позиция 1: несущая рама машины.
Позиция 2: рама для присоединения в 3 точках.
Позиция 3: вентилятор.
Позиция 4: привод вентилятора.
Позиция 5: система для опорожнения контейнеров для семян.
Позиция 6: опорные колеса сеялки и двигательные колеса высевных секций.
Позиция 7: коробка передач.
Позиция 8: рама для размещения емкостей с минеральными удобрениями и пестицидами.
Позиция 9: опорное устройство.



Рисунок 2. Вид машины (вид сзади).
Позиция 1: высевные секции машины.
Позиция 2: емкость для минеральных удобрений или пестицидов.
Позиция 3: объемный дозатор минеральных удобрений.
Позиция 4: привод дозатора минеральных удобрений.
Позиция 5: регулятор дозирования количества минеральных удобрений или пестицидов.

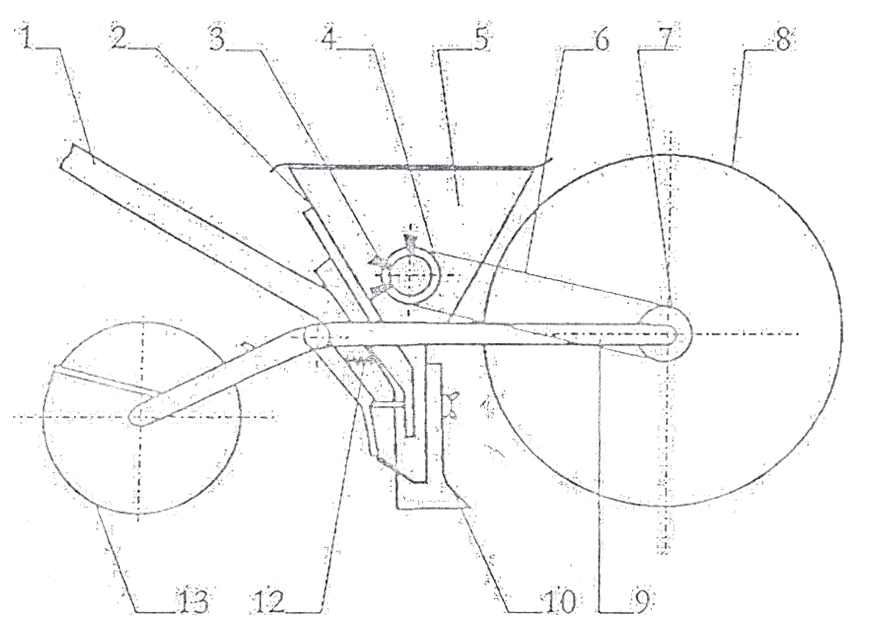

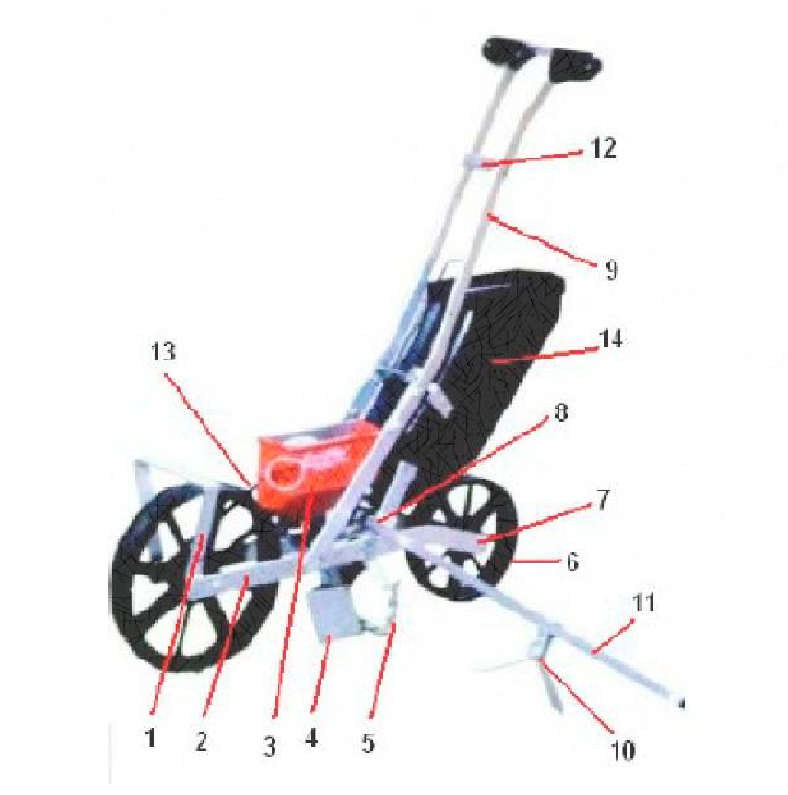

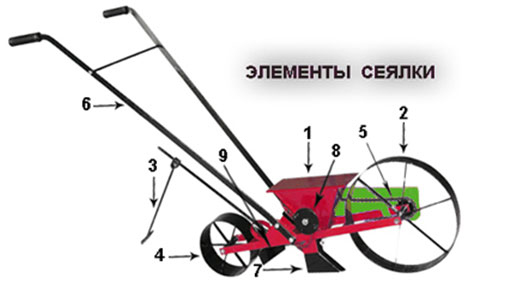

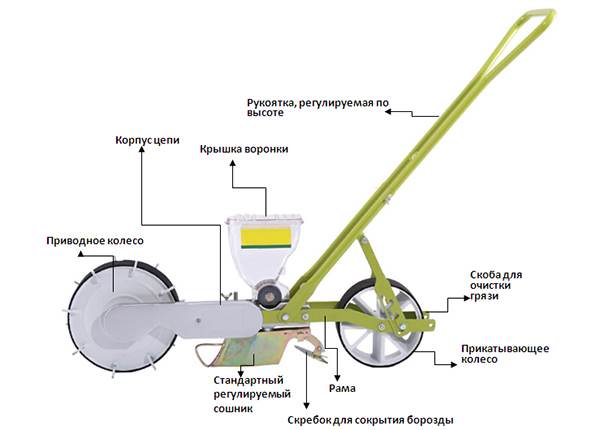

Конструкция ручных сеялок 1 ряд, тип JP-1, NTA-1, EarthWay 1001-b, также польских щеточных сеялок

1 - опора переднего колеса. 2 - рама. 3 - бункер для семян. 4 - плуг, для нарезки борозды. 5 - цепь, для разравнивания земли. 6 - заднее колесо. 7 - ось заднего колеса. 8 - крепящая скоба штанги разметчика. 9 - рукоятка. 10 - резак разметчика следующего ряда. 11 - штанга раз- метчика. 12 - скоба рукоятки. 13 - ремень привода разбрасывателя. 14 - воронка для внесения удобрений(опция).











1. Бункер для семян.
2. Колесо приводное.
3. Маркер для нового ряда.
4. Колесо прижимное.
5. Цепь.
6. Ручки.
7. Сошник.
8. Регулировка высева.
9. Загребатель.

СЕЯЛКА: КОНСТРУКЦИЯ И РАБОТА

1. Сеялку приводят в движение при помощи ручки 1, которую соединяет с несущей рамой 9 болтовое соединение. К раме, образованной двумя параллельными планками, пристроены  переднее  опорно-приводное колесо (ОПК) 8, щеточно-высевной блок (ЩВБ) 3 с семенным бункером 5, сошник 10 со срединным загортачем, и заднее прикатывающее колесо 13. ЩВБ имеет специальный щеточный механизм 3 и задний поворотный диск 2.

2. Конструкция сеялки дополняется маркером, расположенным позади рамы. Он служит для установки размера междурядий с помощью метки под новый сошниковый проход.

3. Цепная передача 6 передает движение ОПК на ЩВБ, в котором – соответственно -  происходит захват семян  вращающейся щеткой 3 и их дальнейшее направление в семяпровод. Они попадают в него, минуя отверстия в бункере (5) и поворотном диске (2). Семена поступают затем непосредственно в борозду, формируемую наральниковым сошником.

4. Оказавшиеся в земле семена закрываются пластинчатым загортачем и прикатываются задним колесом.

5.  Дистанция между семенами при пунктирном высеве определяется видом семян и установками диска.

6.  Операции по сборке и подготовке к работе сеялки включают в себя:
        - скрепление рамы и рукоятки с помощью болтового соединения;
        - фиксация распорки сверху рукоятки;
        - правильная установка и закрепление шплинтом маркера (его рабочее положение параллельно продольной сеялочной оси).

7.  Установка высевной нормы, количества гнезд на погонный метр, заглубление сошника и ширина междурядий требуют выполнение следующих действий:
        - зафиксировать поворотный диск в положении, соответствующем выбранной высевной норме с учетом вида семян и агротехнических рекомендаций;
        - установить пальцевый диск  привода клапана в нужное положение под конкретное число гнезд на погонный метр (2 или 4). Зафиксированный упором клапан в открытом положении дает возможность проведения пунктирного посева.

8.  Для задания нужного сошникового заглубления следует использовать на ровной горизонтальной поверхности специальную подставку с высотой, равной глубине сева минус  0,5 см. Необходимо: а) опереть на нее прикатывающее колесо, б) открутить барашковую гайку сошникового крепления, в) отпустить сошник до упора и зафиксировать его крепление гайкой.

9.  Ширина междурядья устанавливается перемещением и фиксацией на штанге маркера.

Примечание: проверка точности высевной нормы осуществляется прокатыванием сеялки со снятым сошником по ровной горизонтальной площадке. Окончательная точность всей настройки сеялки производится при тестовых прогонах по полю.

Технические параметры

Количество гнезд на метр погонный 2 / 4
Емкость бункера, л 2
Глубина высева, мм 10-50
Ширина междурядий, обеспечиваемая установкой маркера, м До 0,5
Рабочая скорость, км/ч 3-4
Масса сеялки, кг 9,5
Размеры, м
При работе
Длина
Ширина
Высота

1,3
0,155
0,97

При транспортировке (ручки сняты)
Длина
Ширина
Высота

0,84
0,155
0,3

Длина снятых ручек, м 1

РАБОТА

1. При проведении сева следует избегать чрезмерного приложения силы и двигать сеялку плавно с постоянной скоростью. Проходя повороты надо выглублять ее из земли – это предотвращает забивание сошника.

2. Необходимо прислушиваться к работе сеялки, обращая внимание на появление необычного стука и шума. При их появлении работу следует прервать, осмотреть аппарат и – при необходимости – починить неполадку.

Технический регламент

1.    Сеялка в рабочий сезон нуждается в ежедневной очистке деталей и проверке/подтягивании болтовых соединений.

2.    Перед использованием семян другого типа семенной бункер вместе со щетками ЩВБ полностью очищается.

3.    Запрещается двигать сеялку назад при заглубленном сошнике.

4.    Перед началом сезона требуется смазать консистентной смазкой ось ОПС и втулку вала ЩВБ. В период сезонных работ также следует подтянуть приводную цепь до провисания ее нижней ветви в диапазоне от 0,5 до 1 см, и смазать ее несколькими каплями моторного масла.

5.    По завершении посевных работ аппарат нужно полностью очистить и смазать, а также закрасить на нем участки с  отслоившейся краской.

6.    Хранить сеялку обязательно в сухом помещении!

Параметры высева

Растения Диаметр высевного отверстия на диске, мм Высевная норма, тыс/га (кг/га) Вес 1000 семян, г
Огурцы 7,8-9 35-4.0 23-25
Арбузы 9-12 9-10
40-45
Дыни 7,8-9 9-12 32-37
Томаты 4,8-6
25-35 3-3,5
Перец 4,8-6 40-60 7-8
Баклажаны 4,8-6 40-50 4-5,5
Лук-репка 3,8-4,8 600-1000 4,4-4,8
Капуста б/к 3-4 35-50 4-5
Капуста цв. 3-4 40-55 4-4,5
Cвеклa столовая 9-10 15-20 14,5
Редис 4,8 25-40 8-15
Морковь 5,8-6,8 2-3 1,0-1,2
Петрушка на зелень 2,2-3 7-8 -
Петрушка на корнеплод 2,2-3 2-3 -
Горох
12-14 240 -
Фасоль 16-18 200-600 -

Неполадки и их исправление

Проблема Причина Действия
Не происходит высев семян Забит семяпровод Прочистить его
Реальная высевная норма меньше заданной Проскальзывание опорно-приводного колеса  из-за структуры и комковатости почвы Вторично произвести предпосевную обработку земли

Комплектность

Узел (деталь) Количество, шт
Щеточный высевной блок 1
Ручка 2
Распорка 1
Маркер (с фиксатором) 1
Болт М8 X 15 2
Гайка М8 2
Гайка М6 2
Шплинт 1

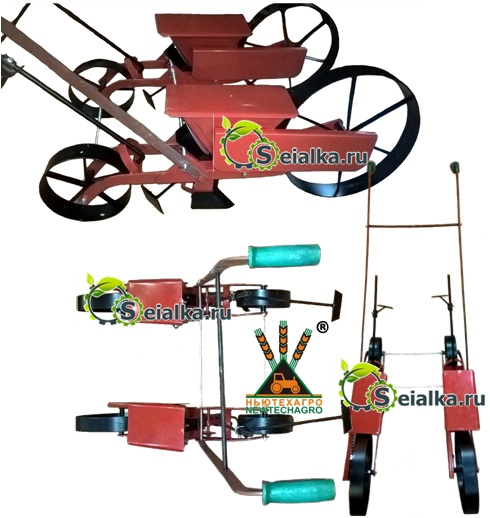

Конструкция ручных самоходных механических многорядных сеялок



Конструкция и компоновка самоходных пневматических сеялок

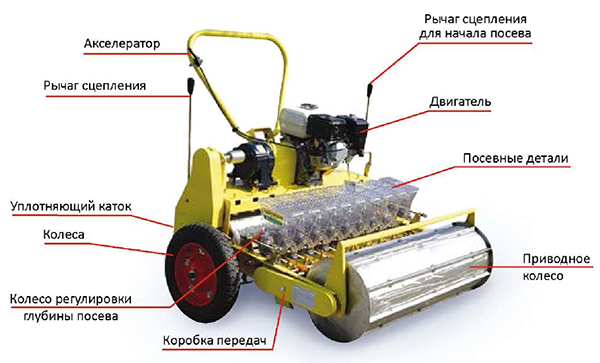

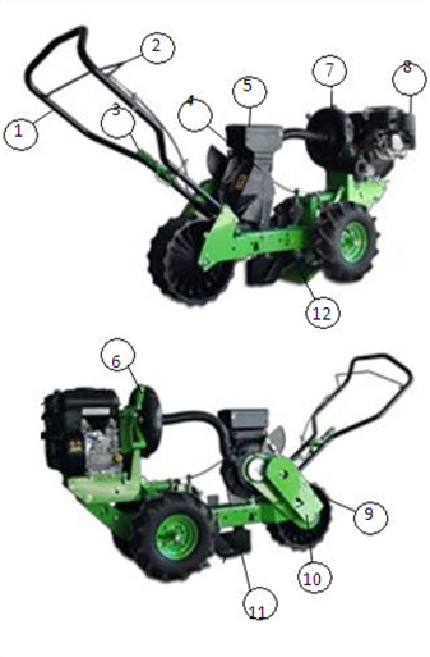

Самоходная пневматическая (вакуумная) сеялка ручная точного высева овощей.

Сеялка состоит из следующих элементов:
1) ручка;
2) рычаг активации передачи;
3) рычаг блокировки/разблокировки колес;
4) дозатор семян;
5) бункер для семян;
6) рычаг активатор вакуумного вентилятора;
7) вакуумный вентилятор;
8) двигатель;
9) прикатывающее колесо;
10) регулятор шага высева;
11) килевидный сошник;
12) выравниватель грунта.





Учеными и конструкторами разработано большое количество комбинированных агрегатов, совмещающих операции посева и предпосевной подготовки почвы. С посевом совмещают пахоту, фрезерование, культивацию, прикатывание, внесение удобрений, лущение, боронование и другие технологические операции. При этом составляют комбинированные агрегаты не только как комбайны, но и компонуются так, чтобы можно было использовать почвообрабатывающие машины и посевные секции раздельно (блоками, модулями). Совмещение операций требует соответствия конструкций разнородных машин, входящих в агрегат, по рабочей скорости, ширине захвата, производительности, тяговому сопротивлению и другим эксплуатационным показателям. Кроме этого, у машин, входящих в комбинированный агрегат, должна быть полная совместимость по агротребованиям (глубина обработки, посева и их отклонения от допустимых значений, дозы удобрений и нормы высева, влажности почвы и рабочего материала, комковатость, гребнистость и выравненность полей, расстояние между сошниками сеялки и проходами, физической спелости почвы, допустимая неровность дна борозды, перекрытия и огрехи и т.д.). Отсюда вытекают и требования к комбинированным агрегатам и их машинам. Требования к средствам обработки почвы и посева постоянно возрастают. Важнейшими из них являются следующие: качество обработки, компактность, бесперебойность работы в условиях влияния послеуборочных остатков, надежное исполнение, легкое присоединение и отсоединение, простота в обслуживании и управлении. Не при всяком совмещении операций можно добиться желаемого эффекта. Так, например, совмещение пахоты и посева не получило широкого распространения. Пахотно-посевной агрегат имеет малую ширину захвата, громоздкий и маломаневренный. Возникает экономическая несовместимость высокоэнергоемкой операции пахоты и менее энергоемкой посевной. Наиболее эффективно использование культиваторных комбинированных агрегатов на возделывании зерновых культур при подготовке почвы и посеве без вспашки. В сеялках-культиваторах для рыхления почвы применяются культиваторные, фрезерные, дисковые, катковые и другие рабочие органы. Культиваторно-сеялочные агрегаты отличаются от традиционных сеялок шириной захвата, расстоянием между сошниками и применением специальных сошников и лап культиватора.

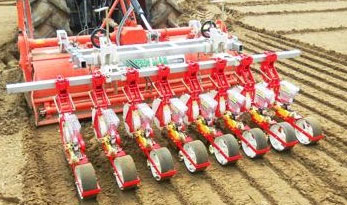

Компоновка овощной сеялки с фрезой

Разнообразие овощных и пропашных мини сеялок, тракторных сеялок.



Конструкция сеялки ложечной

Посевная секция сеялки NTA-L

1 – планировщик; 2 – полозок; 3 – сошник; 4 – прикатывающий каток; 5 – загортачи; 6 – высевающий диск; 7 – бункер; 8 – воронка; 9 – опорное колесо сеялки.

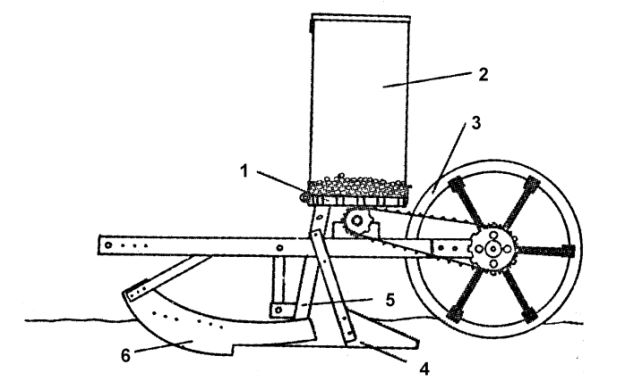

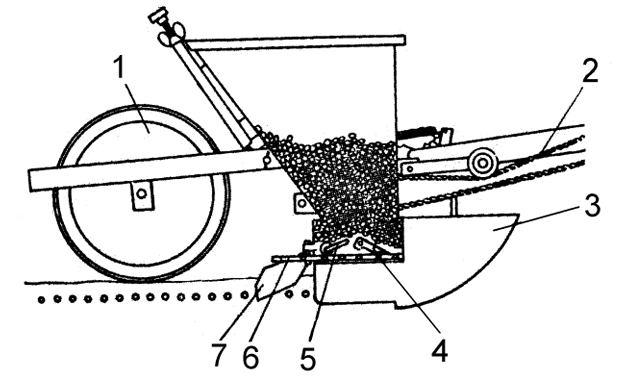

Схема высевающего аппарата с горизонтальным расположением диска по типу сеялки JJBROCH:

1 – высевающий диск; 2 – бункер; 3 – приводное и прикатывающее колесо; 4 – загортач; 5 – семяпровод; 6 – сошник.

Схема посевной секции с низко расположенным горизонтальным высевающим диском:

1 – прикатывающий каток; 2 – цепная передача центрального привода; 3 – сошник; 4 – отражатель; 5 – сбрасыватель; 6 – высевающий диск; 7 – загортач

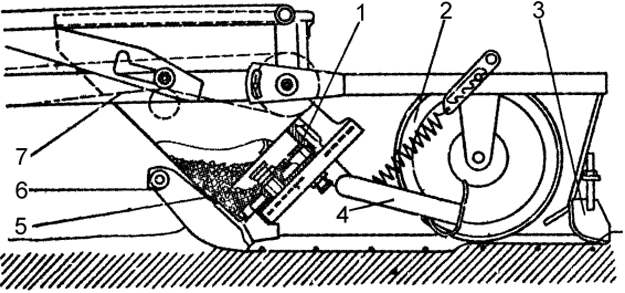

Схема высевающего аппарата с наклонным диском, напр. Newtechagro NTA-GL, также «Эбра» (Франция), «Унадрилл» (Германия), овощных фирмы «Джон Дир»:

1 – высевающий диск; 2 – прикатывающий каток; 3 – загортач; 4 – ограничитель; 5 – семенная банка; 6 – сошник; 7 – цепь центрального привода

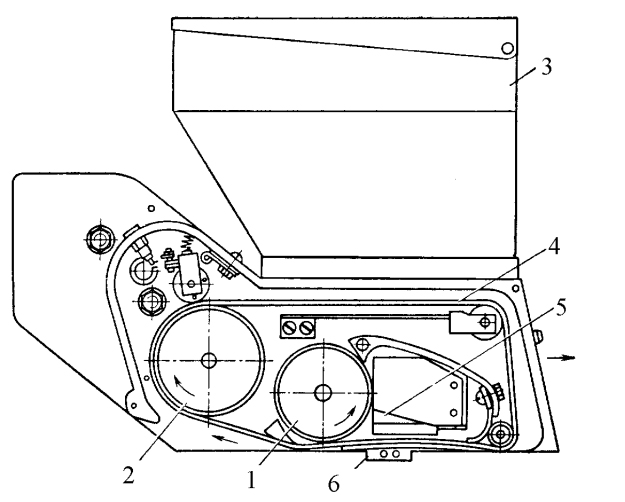

Высевающий аппарат сеялки «Stanhay»:

1 – счищающий ролик; 2 – ведущий ролик; 3 – бункер; 4 – прорезиненный ремень с отверстиями для семян; 5 – перепускная семенная камера; 6 – поджимное донышко

Также такой высевающий аппарат популярен на ручных сеялках японского производства.

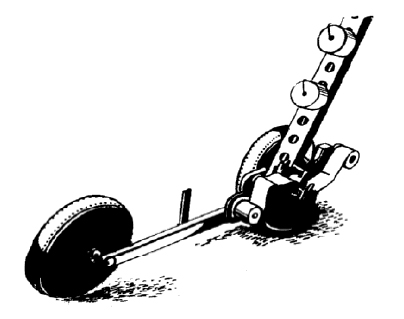

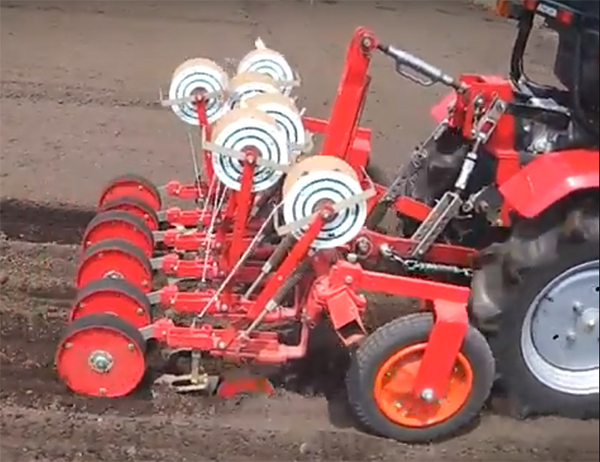

Ручная сеялка для заделки в почву ленты с семенами



Бобина с семенными лентами

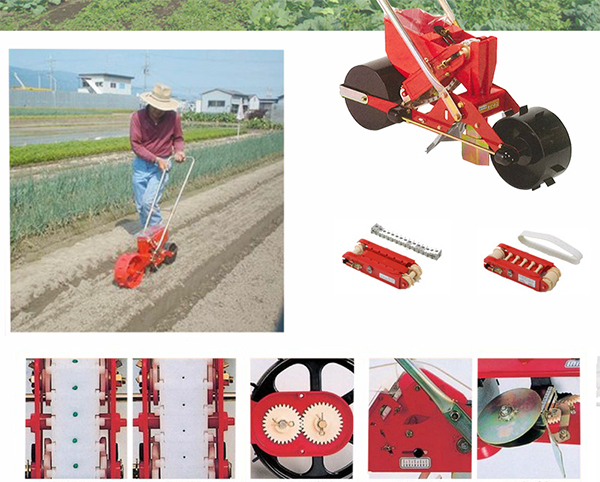

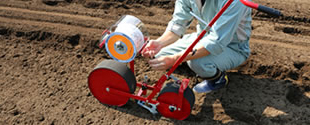

Японская сеялка для семенных лент

Японская фирма выпускает посевную установку для заделки семян различных культур в растворимую в воде пленку толщиной около 2 мкм и шириной 2 см на машины
для заделки ленты с семенами в почву.
